Передняя вилка мотоцикла Урал
Август 18, 2017 – 16:45

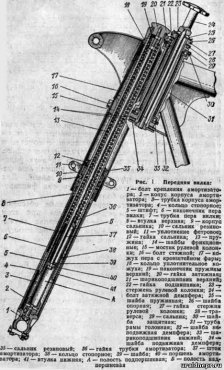

Передняя вилка служит для обеспечения управления мотоциклом и подрессоривания переднего колеса. На дорожных мотоциклах Ирбитского мотоциклетного завода применяются телескопические передние вилки. Передняя вилка (рис. 1) состоит из шарнирного устройства, направляющей части, упругого элемента, гасителя вертикальных колебаний колеса (амортизатора) и гасителя крутильных колебаний вилки (демпфера).

Шарнирное устройство соединяет вилку с рамой так, что обеспечивается возможность поворота вилки мотоцикла Урал с колесом относительно рамы, и соответственно обеспечивается управляемость. Шарнирное устройство таково, что ось крашения, вилки пересекается с плоскостью дороги немного впереди точки касания колеса с дорогой (так называемый вылет передней вилки). За счет этого при движении мотоцикла создается стабилизирующий момент, который обеспечивает прямолинейное движение мотоцикла. У мотоциклов-одиночек при наклонах мотоцикла на поворотах этот момент изменяется и поворачивает вилку в сторону наклона. У мотоцикла с коляской стабилизирующий момент сохраняется постоянным и наклон невозможен, поэтому при прохождении поворотов к рулю требуется прикладывать определенное усилие. Шарнирное устройство выполнено на двух радиально-упорных шарикоподшипниках, нормальная работа которых регулируется стяжной гайкой. Для предотвращения отворачивания гайки она фиксируется в траверсе стяжным болтом.

Направляющая часть передней вилки обеспечивает вертикальное перемещение колеса, при этом должны сохраняться заданное направление движения и параметры устойчивости. В направляющую часть входят две трубы пера вилки, жестко закреплённые в мостике рулевой колонки и траверсе. По трубам телескопически перемешаются два наконечника пера вилки, каждый на двух втулках. Внутри наконечников находится масло, которое смазывает подвижное соединение и одновременно является рабочей жидкостью для амортизатора на мотоцикле Урал.

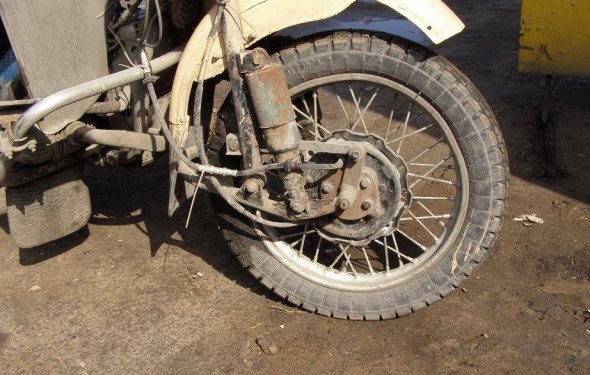

Вилка мотоцикла Урал

Для крепления верхней втулки и для предотвращения вытекания масла сверху на наконечник наворачивается гайка с сальниками. Снизу, к наконечникам крепится ось с колесом и тормозом. Ось имеет левую резьбу для предотвращения самоотворачивания оси при ослаблении стяжного болта левого наконечника.
За счет жесткого крепления труб в мостике и траверсе, а также оси в наконечниках колесо совершает плоско-параллельное движение. При ослаблении крепления труб или оси устойчивость и управляемость мотоцикла ухудшаются.
