Вилка телескопическая мотоциклов "Планета" и "Юпитер"
Январь 8, 2017 – 11:58

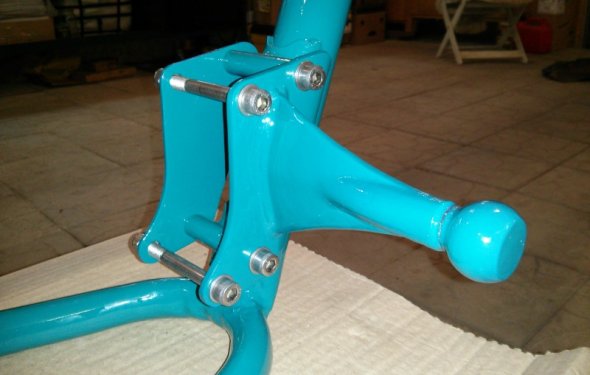

ИЖ Юпитер-3 1973
Вилка телескопическая мотоцикловЗначительно менее распространенные рычажные подвески устанавливают в основном на легких мотоциклах и, главным образом на мотороллерах.
В зависимости от схемы работы различают рычажные подвески толкающего (ось качания рычагов расположена сзади оси колеса) и тянущего (ось качания рычагов - впереди оси колеса) типа. И те и другие могут быть длинно рычажными или коротко рычажными. Если длина рычага близка по величине радиусу колеса - подвеску называют длинно рычажной; если значительно меньше радиуса - коротко рычажной. На передней подвеске располагается управляемое переднее колесо. Поэтому, кроме перечисленных выше функций, она является еще и основной частью рулевого управления мотоциклом. От конструкции передней подвески во многом зависит надежность рулевого управления и устойчивость мотоцикла при движении в различных дорожных условиях.
На мотоциклах "ИЖ" в качестве передней подвески применяется телескопическая вилка, состоящая из двух амортизирующих элементов ("перьев"), соединенных между собой вверху двумя мостиками рулевой колонки, а внизу - осью переднего колеса. Вилка поворачивается в рулевой колонке на двух упорных шарикоподшипниках.
Конструкция вилки телескопической показана на рисунках
1 - рукоядка демпфера, 2 - пружина демпфера, 3 - пробка, 4 - верхний мостик, 5 - валик рулевой колонки, 6 - подшипник, 7 - нижний мостик, 8 - рама мотоцикла, 9 - диски демпфера, 10 - шплинт, 11 - кожух, 12 - несущая труба, 13 - корпус сальника, 14 сальник, 15 - втулка скользащей трубы, 16 - шток, 17 - пружина, 18 - наконечник амортизатора, 19 - клапан штока, 20 - поршень немущей трубы, 21 - скользящая труба, 22 - стойка амортизатора, 23 - болт
Source: izh-motor.ru
