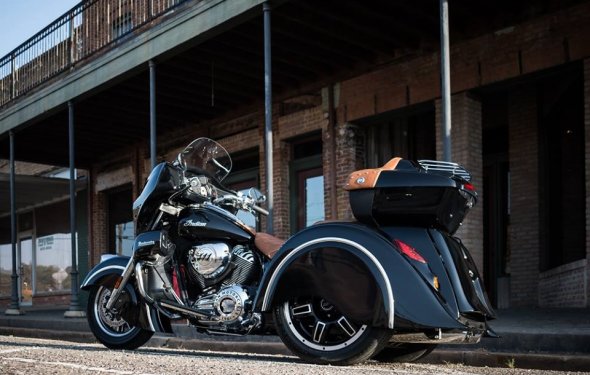

Комплект Motor Trike Tomahawk

35Хотя такой вариант очень подходит, если у вас есть три единомышленника: ведь из одной гусеницы от снегохода получатся четыре гусеницы для скутеров. В таком случае цена её для каждого участника будет в 2.5 раза ниже, чем гусеницы из комплекта движителя для мотоцикла.
Я связался с фирмой, которая поставляет комплекты движителей, и приобрел у них как запасные части пластмассовую лыжу без крепления к вилке и узкую резиновую гусеницу.
Никаких изменений в конструкцию скутера вносить не хотелось, чтобы в тёплый период года можно было использовать свой скутер как и прежде, сняв гусеницу, лыжу и установив колёса на свои места. Так как станков для выполнения токарных и фрезерных работ у меня нет, пришлось использовать детали и комплектующие, которые можно купить готовыми или изготовить самостоятельно с помощью обычного инструмента и сварочного аппарата.
В торгующем запасными частями к снегоходам магазине я приобрёл ведущую звездочку гусеницы снегохода «Буран-».46 Купил ещё два колесика от обычного китайского самоката для детей и два маленьких резиновых колеса с роликовыми подшипниками от тележки. Передаточное отношение в трансмиссии скутера рассчитано на эксплуатацию этого транспорта по хорошим дорогам со скоростью до 40-60 км/ч. При движении по заснеженным дорогам нагрузка на двигатель возрастёт, и его мощности может не хватить, а скорость 40-60 км/ч на заснеженных и скользких дорогах вообще опасна. Потому я изменил передаточное отношение, поставив вместо ведущего колеса скутера колесо меньшего диаметра от спортивного автомобиля-карта. Для этого мне пришлось из старого помятого диска ведущего колеса мопеда вырезать тормозной барабан со шлицами для ведущего вала и просверлить в нём отверстия для крепления колёсного диска меньшего диаметра (фото 2).

К тормозному барабану со шлицами от ведущего колеса скутера при помощи болтов крепится диск колеса меньшего диаметра.

Чтобы гусеница не проскальзывала и не сползала с колеса во время движения, я сделал специальные зацепы (фото 3) из пластмассовых водопроводных труб, которые входят в отверстия на гусенице.

Зацепы для гусеницы с крепёжными болтами.

Подобрать резиновую покрышку, чтобы длина её окружности была кратна целому количеству шагов отверстий на гусенице, практически невозможно. Я изготовил из полоски кровельного металла бандаж необходимого диаметра, на котором при помощи мебельных болтов-глухарей М6 с большой шляпкой, на равном расстоянии друг от друга, с шагом соответствующим расположению отверстий на гусенице закрепил зацепы (фото 4).

54 63 73 83
