Коробка передач мотоцикла Урал
Октябрь 13, 2016 – 11:48

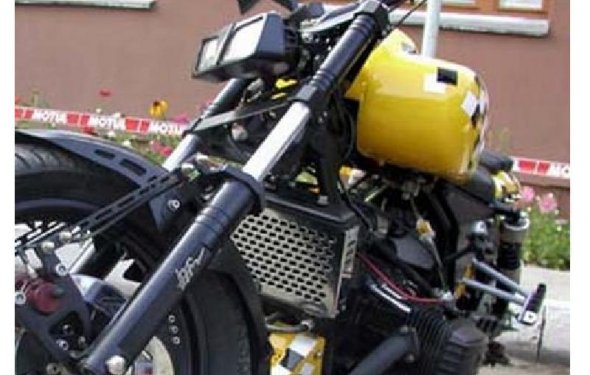

Мотоцикл Урал тюнинг двигателя

Схема коробки передач мотоцикла УралКоробка передач служит для изменения передаточного отношения трансмиссии с целью изменения тягового усилия на колесе и скорости движения мотоцикла. Причем, чем больше скорость движения, тем меньше тяговое уси­лие и наоборот. На мотоциклах «Урал» применяются двухвальные четырехступенчатые коробки передач с шестернями постоянного зацепления (рис. 1). Коробка передач мотоциклов «Урал» в отличие от многих современ­ных мотоциклов выполнена отъемной от двигателя, что облегчает ремонт мотоцикла.

Картер коробки передач мотоцикла Урал изготовлен из алюминиевого сплава, и на последних моделях мотоциклов этот картер имеет съемную заднюю крышку, за счет чего упрощается разборка и сборка коробки передач. Такие коробки передач могут быть установлены на все предыдущие модели, однако в этом случае необходима установка воздухофильтра новой конструкции.

Первичный вал выполнен за одно целое с зубча­тыми колесами передач I, II и III. Шестерня передачи IV напрессовывается на первичный вал и от про­ворачивания фиксируется шпонкой. На передний ко­нец первичного вала напрессовываются шарикопод­шипник № 205 и втулка, по которой работает саль­ник. Втулку следует напрессовывать большой фаской наружу и между муфтой и подшипником вставлять бумажную прокладку.

На задний конец первичного вала устанавливают роликовый подшипник № 12204. Торец внутренней обоймы подшипника с клеймом завода надо ставить наружу. У правильно собранного первичного вала размер по наружным торцам переднего и заднего подшипников должен быть от 133, 4 мм до 134, 0 мм.

Зубчатые колеса вторичного вала могут свободно вращаться на валу. Для передачи крутящего момента на вторичный вал зубчатые колеса имеют шлицевые венцы, с которыми поочередно входят в зацепление муфты включения передач, перемещающиеся по на­ружным шлицам муфт вторичного вала. Управление муфтами включения передач осуществляется вилками механизма переключения. Муфты включения передач взаимозаменяемы, как и муфты вторичного вала, по­этому при сборке коробки передач мотоцикла Урал можно не опасать­ся их перепутать местами.
